El Temporizador Programable TEP-20 es un equipo desarrollado por Efitecsa Tecnología que permite un control totalmente configurable de los tiempos de trabajo de los medios de regulación ambiental. Estos tiempos pueden gestionarse en base tanto a los valores de Temperatura mediante la sonda térmica incorporada como a la humedad ambiental con la correspondiente sonda opcional de humedad.

El equipo dispone de dos salidas independientes de control que permiten su configuración y uso tanto para el control de medios de calefacción como de refrigeración.

Temporización y regulación ambiental

Equipo TEP-20 ha sido diseñado para su utilización en instalaciones donde sea necesario la temporización de los equipos ambientales de forma que estos se activen de forma cíclica a partir de unos valores programados de temperatura de corte.

Estos valores de temporización de marcha/paro se pueden configurar tanto de forma simétrica como asimétrica, lo que se traduce en la posibilidad de que la configuración de los tiempos de marcha y paro sean iguales o diferentes.

La salida adicional de humedad puede ser activada tanto por humedad alta como por humedad baja.

La salida 0-10V, proporcional a la temperatura de consigna (o temperatura deseada), y una banda de trabajo en la que sacará proporcionalmente y de manera continua en el tiempo, una tensión calculada entre 0V-10V. Con esta señal podemos manejar variadores de frecuencia, válvulas de paso de agua o gas proporcionales, equipos automáticos de ventana o cualquier dispositivo que tenga conexión 0-10V.

La seguridad y la fiabilidad son factores primordiales en el diseño del equipo, que es capaz de detectar y avisar de condiciones como:

• Temperatura superior a la de Alarma Máxima o inferior a Alarma Mínima.
• Fallos en la conexión o en lectura de la sonda de temperatura.
• Caídas de alimentación o cortes de luz.

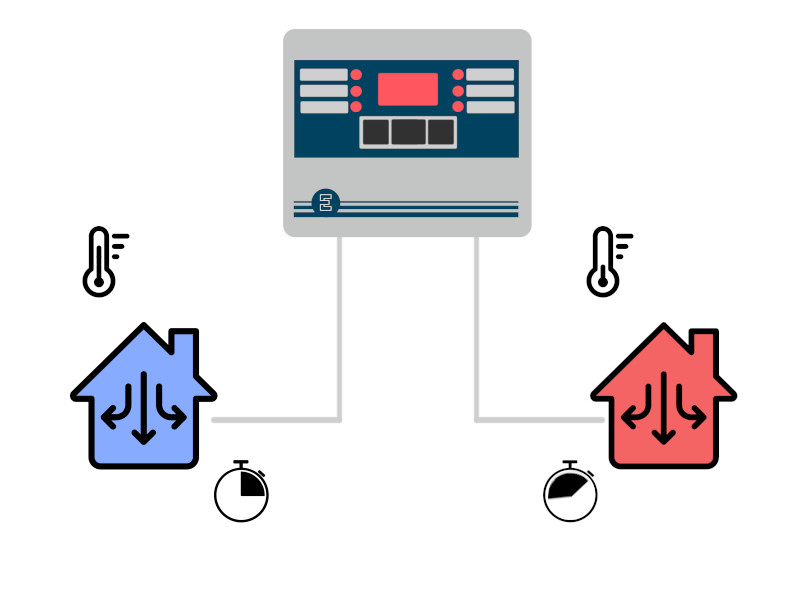

Instalaciones controladas por el TEP-20

Una aplicación habitual del TEP-20 es su instalación para el manejo y control de equipos de calefacción, para ello se configurará el equipo de la siguiente manera

• Se indicará que la salida seleccionada para control de equipos será de calor. De esta forma la temporización de la calefacción se activará por debajo de la temperatura consigna indicada.
• El equipo de calefacción recibirá la orden de actuación/paro correspondiente a los tiempos configurados de marcha/paro en la salida indicada.

El equipo regulará la temporización de equipos de refrigeración de la misma manera, cuando la salida se configure como frío, quedando la activación en este caso controlada por una temperatura superior a la de consigna configurada.

En el caso de incorporar la sonda de humedad el control correspondiente se activará según los valores ambientales de humedad superen o sean inferiores a los valores de corte de humedad configurados.
