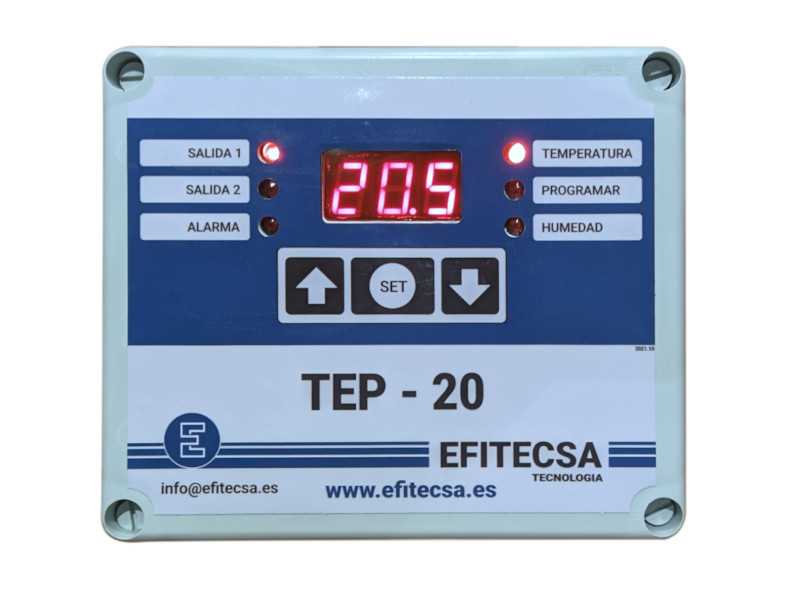

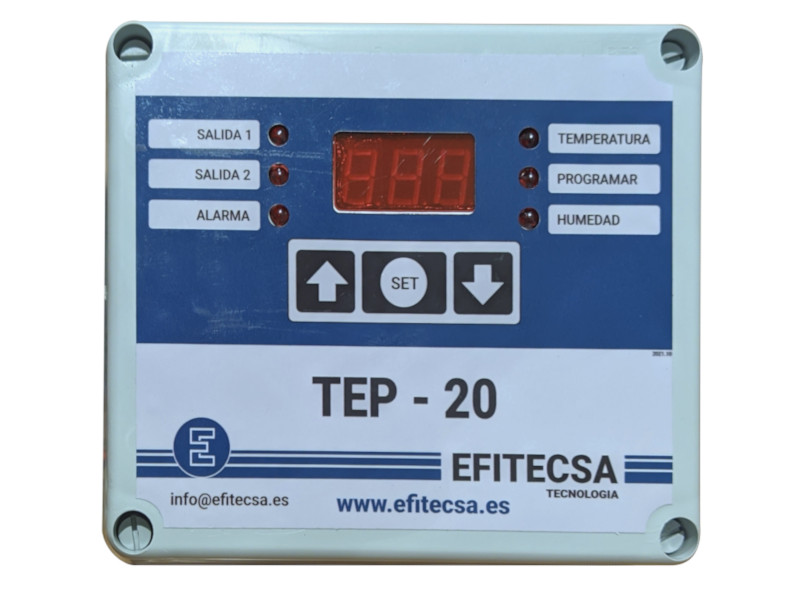

TEMPORIZADOR TEP-20
El Temporizador Programable TEP-20 destinado al control y acondicionamiento ambiental. Su robustez, fiabilidad y sus altas prestaciones se unen a una fácil programación que le va a permitir un funcionamiento eficaz y seguro.
Su finalidad es el control de dos temporizaciones independientes en base a los siguientes valores:
- Temperatura
- Humedad
- Alarma
El equipo dispone de las siguientes salidas de conexión para el manejo de los distintos equipos que se conecten al temporizador TEP-20:
- Salida de Control 1 (Temporizada)
- Salida de Control 2 (Temporizada)
- Humedad
- Alarma
Todas las conexiones de salida se encuentran reguladas por los datos de la sonda de temperatura. Salvo la salida de humedad, que actúa dependiente de los datos recibidos por la sonda de humedad (opcional con el equipo).
Adicionalmente el equipo dispone de una salida analógica y una entrada digital para funciones extraordinarias, lo cual aumenta la versatilidad y conectividad del equipo.
FUNCIONAMIENTO DEL EQUIPO
El temporizador TEP-20 incorpora dos salidas programables y totalmente independientes. Cada una de estas salidas se puede configurar para frío o para calor de forma que en base a la temperatura de consigna indicada en cada canal el funcionamiento será:
- Salida de frío: si la temperatura recogida por la sonda es superior a la consignada en el canal se aplicará la temporización de marcha/paro de los equipos de refrigeración controlados por la salida.
- Salida de calor: si la temperatura recogida por la sonda es inferior a la consignada en el canal se aplicará la temporización de marcha/paro en los equipos de calefacción controlados por la salida.
- Sonda de humedad: si la humedad recogida por la sonda se encuentra entre los valores de humedad mínima y máxima programados se activará la salida de de humedad.
- Salida 0-10:
El equipo además cuenta con una avanzada función de seguridad que informa de mediante el correspondiente piloto de alarma de las condiciones:
- Control de temperatura: si la temperatura ambiental es superior a la de alarma máxima o inferior a la de alarma mínima.
- Fallo en la sonda de temperatura: si la lectura no es correcta o se detecta un problema.
- Tensión de alimentación: si la entrada de 220V falla o el equipo se queda sin tensión de alimentación.
Para completar el amplio conjunto de funciones el equipo incorpora una salida estandar 0-10V, que permite manejar todo tipo de equipos que dispongan de esta entrada, como son: equipos de ventilación, refrigeración, calefacción, iluminación, bombas de riego, etc... Esta salida sacará un valor de voltage 0-10V calculado de forma precisa con respecto a la consigna del canal 1 y el valor de la banda analógica configurado.
CARACTERÍSTICAS GENERALES
- Dos Contactos de Salida: Programables de forma independiente.
- Salida para FRIO / CALOR: Podemos seleccionar el modo de trabajo deseado en cualquiera de las dos salidas.
- Temporización on/off Programable: Tanto el tiempo de encendido como el tiempo de apagado son programables de forma independiente para cada salida.
- Humedad: Salida independiente y programable para control de humedad ambiental.
- Alarma: Por temperatura alta, temperatura baja, o por fallo en sonda de temperatura.
- Salida 0-10V: Salida analógica proporcional al contacto de salida 1, y a la temperatura programada en la banda de trabajo o rampa de disparo. (Ideal para controlar por temperatura un Variador de Frecuencia).
CARACTERÍSTICAS TÉCNICAS
- Alimentación: 230V – 50/60Hz.
- Carga máxima en Contacto Salida 1 y Contacto Salida 2: 10 Amp.
- Carga máxima de las salidas de Humedad y Alarma: 10 Amp.
- Sonda Térmica de 3 hilos.
- Sonda de Humedad de 3 hilos. (* Opcional)
- Salida 0-10V de 2 hilos.
