TORNO DE VENTANA: RVE-500
El torno para ventanas RVE-500, es un Equipo Automático de Ventanas, destinado a abrir y cerrar ventanas en instalaciones ganaderas o granjas en función de la temperatura ambiente y otros parámetros. Dispone de una centralita de control de alta eficiencia y un motor elevador con finales de carrera mecánicos de seguridad incorporados, que lo hacen el equipo más robusto, fiable y con más prestaciones del mercado.

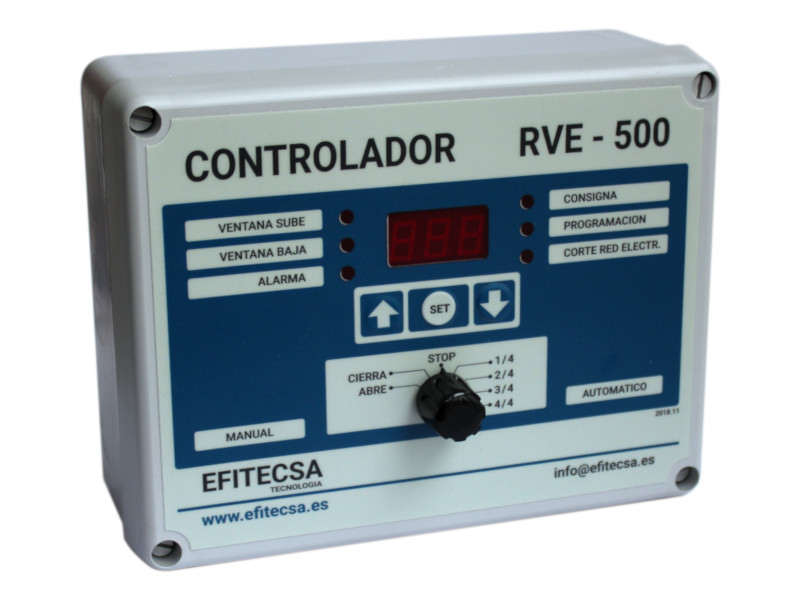

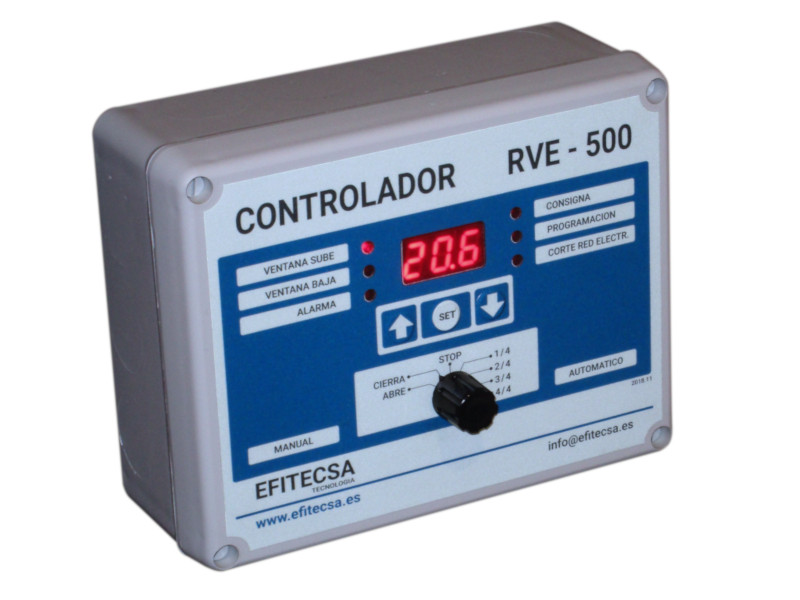

La centralita de control contiene un ordenador de control con avanzadas funciones de control que permiten programar y mantener las condiciones ambientales deseadas en todo momento. Programación de aperturas y cierres en base a datos prefijados o dependientes de temperatura, humedad y otros factores, programación para curvas de crecimiento y puntos de inflexión, manejo de situaciones de emergencia y cortes de energía son sólo una muestra de las funciones incorporadas.
Todo ello completado con una reductora potente y robusta, el cuerpo íntegramente fabricado en acero tiene una capacidad de carga de 500 kilogramos y una durabilidad a toda prueba. Los finales de carrera y el sensor magnético de contaje completan el equipo para ofrecer máxima precisión y seguridad en las instalaciones.
DESCRIPCIÓN DEL EQUIPO
El equipo conjunto de torno de ventana RVE-500 consta de una centralita de control y una reductora diseñados para controlar la apertura de las ventanas en naves que hacen uso de la regulación natural que ofrecen las ventanas o aberturas existentes en la estructura. Unas sondas de control térmico de alta precisión proporcionan al equipo los datos necesarios para mantener las instalaciones con las condiciones adecuadas programadas por el usuario, manteniendo la apertura óptima de las ventanas para alcanzar dichas condiciones.
La reductora tiene la capacidad para manejar varios grupos de ventanas, el diseño de su tambor se adapta con facilidad tanto a sirgas metálicas como a cintas de tela, permitiendo su instalación tanto en naves de nueva construcción como en naves ya existentes.
La potencia de carga del reductor elevador en tiro directo alcanza los 500 kilogramos, permitiendo el control de una amplios grupos de ventanas con un único equipo, reduciendo costes y simplificando el montaje y configuración del sistema de control térmico. El cuerpo de la reductora, con unos engranajes íntegramente manufacturados en acero sobre una base de un cárter de hierro fundido completan el conjunto para adaptarse a las condiciones y necesidades existentes en los entornos de trabajo.
El equipo se suministra con un detector de corte de suministro eléctrico, gracias a la batería que incorpora sigue trabajando realizando incluso función de emergencia antiasfixia. (Abre las ventanas por completo ante una elevada temperatura).
Adicionalmente el equipo dispone de una amplia gama de usos, puede operar y automatizar el control de otros mecanismos como son las ventanas o compuertas de chimeneas, para ventilación superior o en tejado, en granjas, así como para el control de las compuertas en invernaderos.
CARACTERÍSTICAS GENERALES
- Equipo destinado a la apertura y cierre automáticos de ventanas en ganadería.
- Abre o Cierra en función de la sonda de temperatura.
- Posibilidad de prefijar márgenes máximos de apertura, (1/4 - 2/4 - 3/4 - 4/4).
- Posibilidad de programar ventilación mínima (en función del tamaño de la ventana).
- Salida de Alarma (Por temperatura y avería en sonda).
- Funciona con y sin batería (conectado a red 230V no necesita de batería adicional para funcionar).
- Entradas exteriores de control o emergencias para abrir/cerrar las ventanas por orden externa.
- La reductora incorpora finales de carreras mecánicos de seguridad y contador magnético de pasos para una precisión de movimientos óptima.
- Conjunto reductora todo en acero, carter en hierro fundido.
- Levanta directamente 500Kg.
- Posibilidad de habilitar la función antiasfixia por corte de luz eléctrica. (Abre ventanas mediante batería)
- Velocidad: Hasta 10cm/minuto con tambor 60mm de diámetro.
- Peso de RVE-500 1Kg. Peso de la reductora 20Kg
- Ideal para instalaciones sin tensión de red eléctrica. Puede ser alimentado mediante una instalación de panel solar directamente. Tanto si el panel es de 12VDC como si el panel es de 24VDC.
CARACTERÍSTICAS TÉCNICAS
- Tensión de Alimentación 230V/50-60Hz.
- Batería de apoyo de 12V/7Ah para los cortes de suministro eléctrico.
- Motor de corriente continua de 12VDC a 24VDC.
- Sonda térmica de 3 hilos.
- Entrada 0-10V para posicionar las ventanas por orden analógica externa.
- Entrada digital para cerrar ventanas mediante dispositivo externo.
- Entrada digital para abrir ventanas mediante dispositivo externo.
- Consumo del motor en corriente continua 1,7 A a 12VDC / 2,5A a 24VDC.
